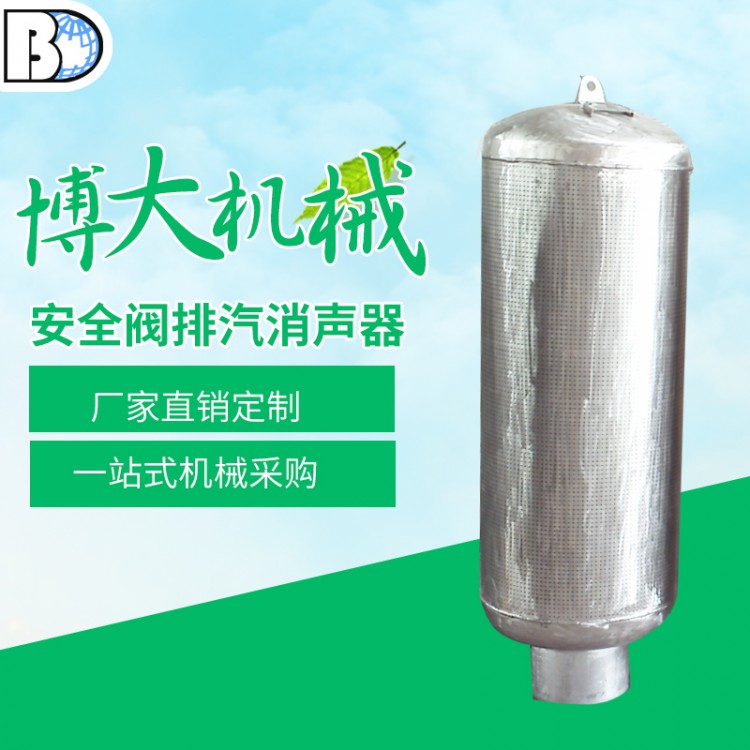

安全阀消声器

一： 安全阀消声器用途及产品特点

安全阀消声器主要用于电力、化工、冶金等行业中安全阀、PCV阀和排汽阀的高温高压蒸汽排放的有效消声。

对于锅炉安全阀和排汽阀，它可以看着是管道的一个组成部分，在内部作声学处理后，可减弱噪音的产生与传播，使出口噪声消声量达到20∽30分贝（A声级），相应地响度降低60%以上，主观感觉有明显效果。设计安全阀排汽消音器，应考虑以下三个方面：

1、消声后应避免过大的噪声，消声量能满足《工业企业噪声卫生标准》的要求。

2、安全阀消声器应防锈、防堵、耐高温、高压、高气流。

3、安全阀消声器的排放量与阻塞比应适应安全阀排汽气流顺利排除。

二、安全阀消声器原理

新型安全阀消声器采用了通孔喷、阻的消声原理，其中以大孔扩容控流代替微孔穿板型，在结构上首先保证安全门排汽必须顺畅的原理，多层次穿孔吸声，并结合了阻性消声原理，让蒸汽声波进入多孔吸声材料中的无数小孔内，激发多孔材料分子震动，使声能为了克服摩擦阻力和粘滞力而变成热能，即达到了理想的消声效果，更保证了蒸汽顺利排除。

三、安全阀消声器定购选型

在订购安全阀消声器时须提供下列资料：

（1）安全阀排汽量多少(T/h)、启跳压力、温度。

（2）排汽管外径、壁厚；

（3）结构可选定小孔式或抗喷阻复合型。一般用户选购复合型消音器，消声效果好，材质内部为不锈钢，壳体材料为碳钢；接管可选取焊接或法兰对接；支腿可选取腿式或耳式结构；

四、安全阀消声器规格型号

安全阀消声器（小孔型，适用于高温高压）

PX型排气消声器，PX指小孔消声器（小孔型），适用于高温高压，无消音器棉填料，消音器四周均为是小孔，气体从 底部接管进入，从四周排出。

PX-3.82-10/57 型号含义：PX代表小孔排汽消声器，3.82代表压力3.82Mpa，57代表接口外径为57mm，10代表排汽量为10T/H。
