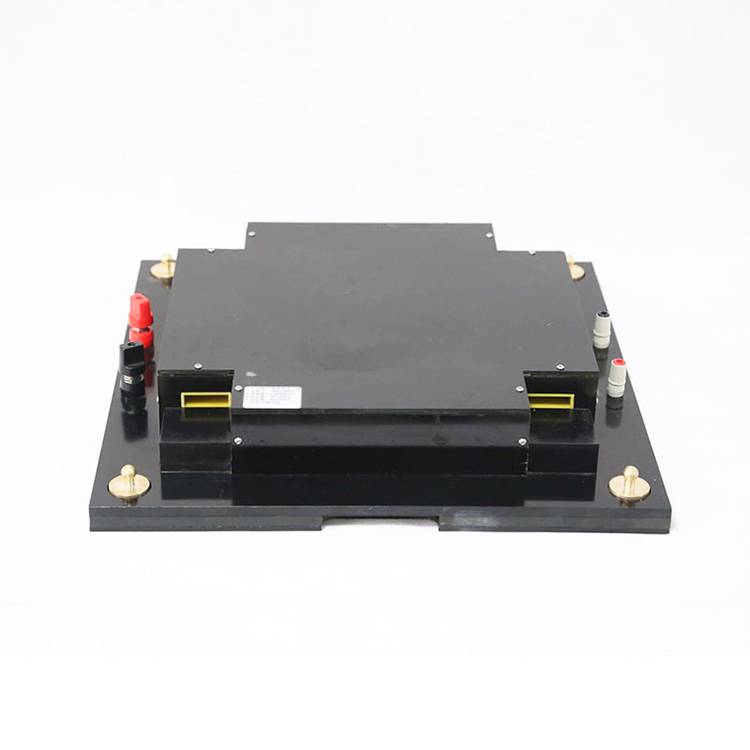

DX-2012SA软磁材料交流测量装置
DX-2012SA 型软磁交流测量装置可用于对软磁铁氧体、坡莫合金、非晶和纳米晶等软磁材料闭路样品的准确测量。自动测量软磁材料在动态（交流）条件下的交流磁滞回线、磁化曲线和损耗曲线等。准确测量剩磁Br、矫顽力Hc、比总损耗Ps、振幅磁导率µa、损耗角δ、电阻磁导率µR、电感磁导率µL、弹性磁导率µ′、粘性磁导率µ〞、电感系数AL以及Q值等动态磁特性参数。
| DX-2012SD软磁材料直流测量装置适用标准 |
● GB/T 13012-2008 软磁材料直流磁性能的测量方法 ● GJB 937-90 弱磁材料磁导率的测量方法 ● GJB 937-90 弱磁材料磁导率的测量方法 ● SJ/T 10281-91 磁性零件有效参数的计算 ● IEC 60404-4 软磁材料直流磁性能的测量方法 ● IEC 404-7 开路磁性材料矫顽力的测量方法 |
| DX-2012SD软磁材料直流测量装置硬件特点 |
● 自动完成闭路样品的退磁处理，退磁方式为交流低频退磁，频率不高于10Hz，保证金属软磁材料初始磁导率的重复性； ● 采用冲击法测试闭路样品软磁材料的基本磁化曲线和磁导率曲线； ● 采用冲击法测试软磁材料的静态磁滞回线及相关参数； ● 允许采用扫描法在开路螺线管和爱泼斯坦方圈中使用； |
| DX-2012SD软磁材料直流测量装置软件特点 |
● 自动完成数据计算，自动校正量程系数。系统支持Winxp/NT/7/8等主流操作系统。 ● 显示I(t)、B(t)采样波形和B(H)磁滞回线。 ● 可显示B(H)磁滞回线簇、B(H)磁化曲线、μ(H)磁导率曲线。 ● 仪器操作简单，可人为干预测试中断。 ● 文件管理功能强大。具有自动保存数据，删除数据，清除全部数据等功能。 ● 数据文件中包含完整的采样数据、样品参数和仪器参数，文件采用文本格式，可方便地输入到其它软件中。 ● 测试报告包含完整的曲线图、测试结果、测试条件和样品参数。 ● 文件系统采用数据库格式，可直接打印或输出测试结果到 Excel表格中。 ● 可采用中、英文格式，可方便添加用户标志和企业名称。 ● 具有打印预览的功能，可方便地调整测试报告的大小和边距。 ● 可直接打印测试报告，或将测试报告生成JPG图片文件。 ● 可直接通过E-mail发送JPG图片文件，或将JPG图片文件保存到磁盘。 ● 支持各种型号的打印机，测试报告与打印机纸张匹配。 |
DX-2012SD软磁材料直流测量装置主要技术参数
| 1、励磁电流源 |
励磁电流源共有四种可供用户选择:350VA、500VA、1000VA、2000VA。 350VA ● 供电要求：220V±10%，5A，50Hz。 ● 输出范围：±35V/10A。 ● 电流量程：0.01A,0.1A,1A,10A。 ● 稳定度：0.05%。 ● 分辨率：0.1mA。 ● 准确度：0.1%。
500VA ● 供电要求：220V±10%，5A，50Hz。 ● 输出范围：±50V/10A。 ● 电流量程：0.01A,0.1A,1A,10A。 ● 稳定度：0.05%。 ● 分辨率：0.1mA。 ● 准确度：0.1%。
1000VA ● 供电要求：220V±10%，10A，50Hz。 ● 输出范围：±50V/20A。 ● 电流量程：0.02A,0.2A,2A,20A。 ● 稳定度：0.05%。 ● 分辨率：0.2mA。 ● 准确度：0.1%。
2000VA ● 供电要求：380V±10%，20A，50Hz。 ● 输出范围：±50V/40A。 ● 电流量程：40mA,400mA,4000mA,40A。 ● 稳定度：0.05%。 ● 分辨率：0.4mA。 ● 准确度：0.1%。 |
| 2、数据采集模块 |
AD部分 ● 输入电压：±5伏。 ● AD转换器：16位AD，速度2000-20000通道/秒。 ● 通道输入阻抗：1兆欧姆。 ● 系统精度：±0.1% FSR。 ● 分辨率：16位。 ● 噪音（峰值）：小于±1LSB(典型，500个采样点) ● 典型AD转换速度： ● USB1.1接口：200次调用/秒。每次调用可以采集1-16通道。 ● USB2.0接口（扫描模式）：单通道2000-4000道/秒，16通道采集时间1ms(等效AD转换速度16KHz)。 ● USB2.0接口（单通道平均模式）：100次平均，采样周期2.5ms，等效AD转换速度：40KHz。
DA部分 ● 二路16位DA转换器。 ● 输出电压：±5伏。 ● 输出电压精度：±0.1%，分辨率16位。 ● 输出电压建立时间：小于100微秒。 ● DA输出速度：2000-4000次/秒（USB2.0接口） |
| 3、电子积分器 |
● 供电要求：±12V。 ● 磁通量程：0.25~0.5~1~2~2.5~5~10~20mwb。 ● 分辨率：0.0001mWb。 ● 准确度：0.5%。 ● 漂移：0.001mWb/分钟。 |
| 4、DX-2012SD软磁材料直流测量装置参考配置 |
| ● DX-2012磁性材料自动测量系统V1.0 一套 ● DX-2012SD软磁材料磁性材料测量主机 一套 ● 联想电脑OR研华工控机 一套（选配） ● 惠普激光打印机 一台（选配） ● 标准样品 一个（选配） ● 标准机柜及工作台 一套（选配） ● 光盘及说明书 一套 |
| 5、DX-2012SD软磁材料直流测量装置不确定度 |
| 被测参数 | Bs（%） | Hs（%） | μi(%) | Br（%） | Hc（%） |
| 不确定度 | 1.0 | 1.0 | 5.0 | 1.0 | 2.0 |
| 重复性（恒温） | ±0.3 | ±0.3 | ±2.0 | ±0.3 | ±0.3 |
